Qual Disjuntor e Fio Usar no Chuveiro? O Guia Definitivo

Você comprou um chuveiro novo, potente, prometendo um banho de hotel. Porém, no meio do banho quente, a energia cai. O disjuntor desarmou. Ou pior: você começa a sentir um forte cheiro de plástico queimado vindo do teto.

Esses são os sintomas clássicos de um dimensionamento elétrico incorreto. O chuveiro é, disparado, o equipamento que mais consome energia em uma residência. Instalar um modelo de alta potência em fios finos ou usar um disjuntor inadequado pode resultar no derretimento da fiação e até causar princípios de incêndio.

Neste guia prático, vamos desmistificar a elétrica do chuveiro. Você aprenderá a regra matemática simples para escolher o disjuntor e consultará nossas tabelas práticas para a rede 127V (110V) e 220V.

---

Como Calcular a Corrente (Amperagem) do Chuveiro?

A regra para dimensionar fios e disjuntores é baseada na Lei de Ohm. Para saber qual disjuntor comprar, você precisa descobrir a corrente elétrica (Amperes) que o aparelho vai puxar da rede. A fórmula é simples:

Exemplo Prático: Se você comprou um Lorenzetti Acqua Duo de 7500W para uma rede 220V:

• 7500 ÷ 220 = 34,09 Amperes (A).
• Como não existe disjuntor de 34A, você sempre arredonda para o valor comercial superior mais próximo, que no caso é o Disjuntor de 40A.

---

Tabela Prática: Dimensionamento para Rede 220V

A grande maioria dos chuveiros modernos é 220V, pois essa tensão permite aquecer mais a água utilizando fios mais finos. Veja a configuração exigida:

Potência do Chuveiro	Corrente Máxima	Disjuntor Ideal	Fio/Cabo Recomendado
Até 5500W	25 Amperes	32A	4 mm² Aceitável
6800W (Padrão)	30,9 Amperes	32A ou 40A	6 mm² Obrigatório
7500W (Turbo/Eletrônico)	34 Amperes	40A	6 mm² Obrigatório
7800W (Premium)	35,4 Amperes	40A	6 mm² Obrigatório

Nota: Para distâncias muito longas (acima de 30 metros) entre o quadro de luz e o chuveiro, o engenheiro eletricista pode recomendar fios de 10mm² para compensar a queda de tensão.

---

Tabela Prática: Dimensionamento para Rede 127V (110V)

Chuveiros 127V exigem correntes muito mais altas para gerar a mesma quantidade de calor. Por isso, a fiação necessária costuma ser bem mais grossa (e cara).

Potência do Chuveiro	Corrente Máxima	Disjuntor Ideal	Fio/Cabo Recomendado
Até 4600W	36,2 Amperes	40A	6 mm²
5500W (Máximo em 110V)	43,3 Amperes	50A	10 mm² Obrigatório

Atenção: Evite comprar chuveiros acima de 5500W se sua casa for apenas 127V, pois você terá que refazer a fiação trocando para cabos grossos de 10mm², o que encarece muito a obra.

---

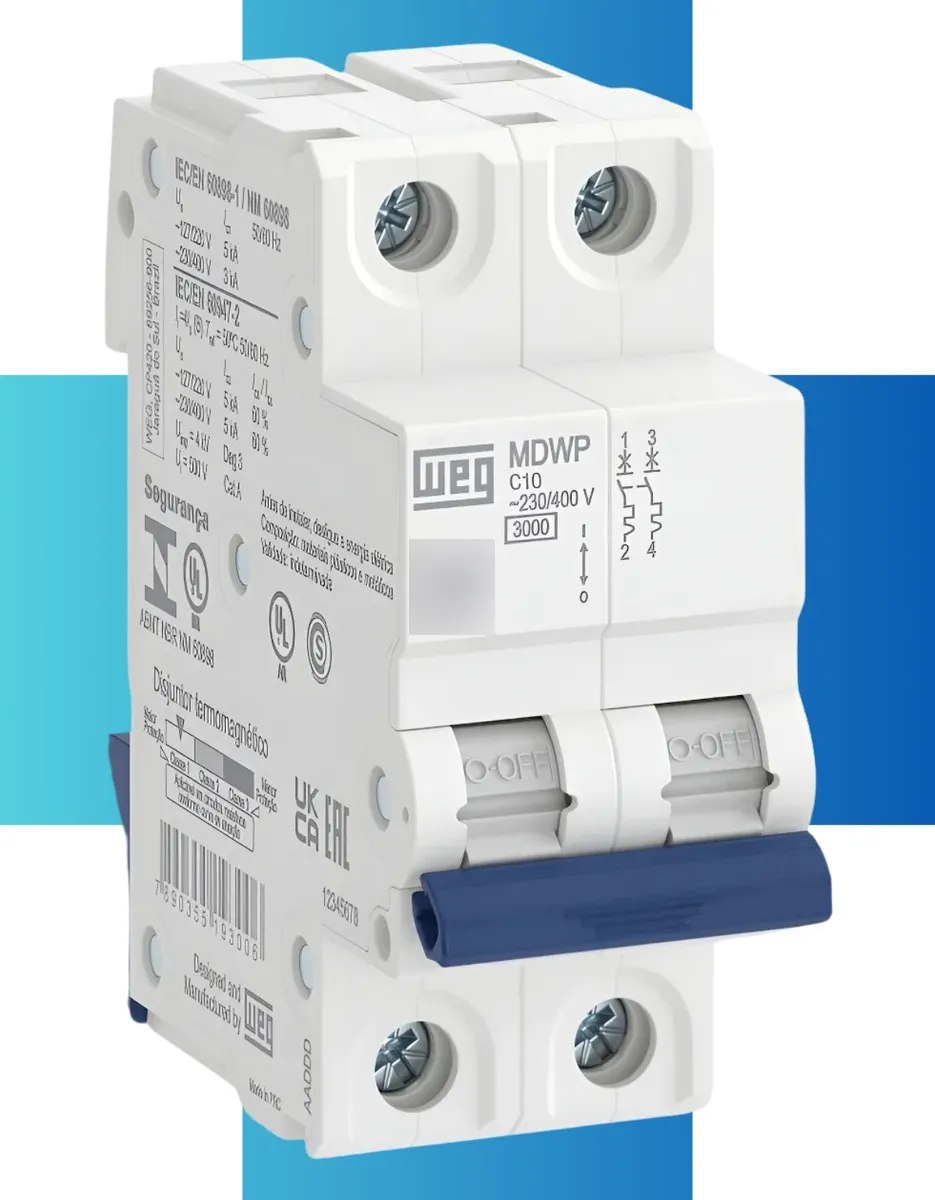

Disjuntor DIN (Branco) ou NEMA (Preto)?

Se o quadro de distribuição da sua casa é antigo, é provável que você ainda tenha disjuntores pretos (padrão NEMA). No entanto, se for fazer uma reforma ou troca, o padrão atual exigido e mais seguro é o DIN (branco).

• Disjuntor NEMA (Preto): Possui disparo térmico mais lento. Demora mais para identificar um curto-circuito.
• Disjuntor DIN (Branco): Padrão europeu, resposta termomagnética muito mais rápida e precisa. Protege melhor a fiação contra aquecimentos súbitos. Além disso, ocupa menos espaço no quadro elétrico.

---

O Perigo Oculto: Não Use Fita Isolante Comum!

Um erro trágico na instalação de chuveiros é emendar os fios (o cabo flexível da parede com o fio do chuveiro) e enrolar com fita isolante simples.

A corrente altíssima gera calor na emenda, fazendo a cola da fita derreter em poucas semanas. Os fios ficam expostos, encostam um no outro e causam um curto-circuito na hora do banho.

A solução correta:

Utilize Conectores de Porcelana (Sindal) ou conectores de engate rápido tipo Wago 221 (linha de 6mm). Eles suportam altas temperaturas, garantem o contato metálico perfeito e evitam qualquer chance de derretimento na emenda.

---

A Importância do Dispositivo DR (Diferencial Residual)

De acordo com a NBR 5410, circuitos instalados em áreas molhadas (como banheiros) exigem obrigatoriamente a presença de um interruptor DR no quadro de força. O DR é a peça responsável por salvar vidas: se ele detectar o mínimo vazamento de corrente (um choque elétrico na pessoa embaixo do chuveiro), ele desliga a energia do banheiro em milissegundos.

---

Conclusão

A dobradinha Cabo Flexível de 6mm² + Disjuntor de 40A é o padrão de ouro para 95% das instalações de chuveiros 220V no Brasil em 2026. Respeite essas medidas, certifique-se de apertar bem as conexões no teto e desligue sempre a chave geral antes de fazer qualquer manutenção.
